300D40 (350D90)
версия для печати
.jpg)
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
| n=970 min-1 |
| Тип насоса | Q
l/s | H
m | η
% | NPSH
m | P
kW | D2
mm |
| 300D40 (350D90) | 250 | 42 | 80 | 4 | 160 | 540 |
| 300 | 40 | 84 | 4,5 |
| 350 | 37 | 84 | 5 |

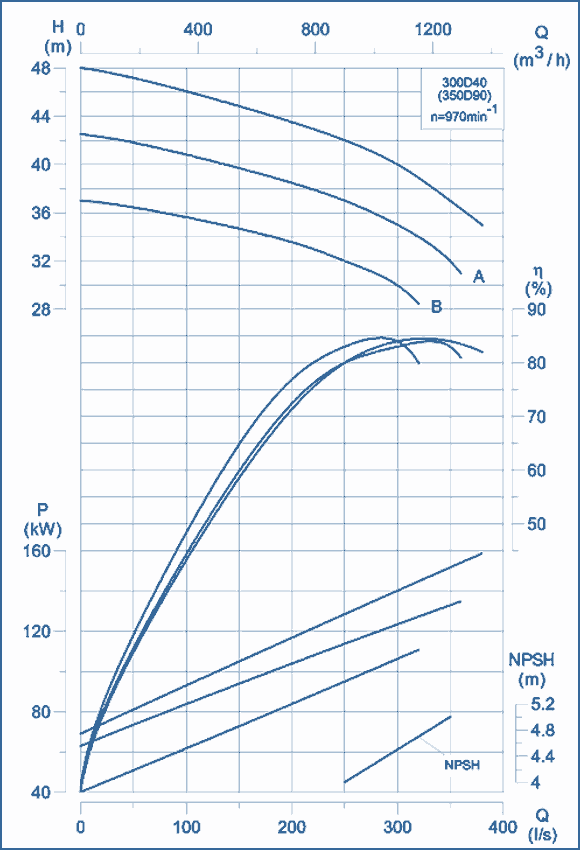

ХАРАКТЕРИСТИКИ НАСОСА
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ НАСОСА| LA | LB | LC | LD | LE | LF | LG | LH | BA | BB | ВС | BD | BE | BF | НА | НВ | НС | HD | а | Ds | Dd | d | s | t | Масса, кг | 1285 | 708 | 820 | 700 | 480 | 820 | 700 | 480 | 1645 | 900 | 900 | 700 | 250 | 225 | 1053 | 670 | 372 | 482 | 35 | 400 | 350 | 70 | 20 | 74,5 | 1447 |
ГАБАРИТНЫЙ ЧЕРТЕЖ НАСОСА
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ НАСОСНОГО АГРЕГАТА| тип насоса | P kW | LA | LB | LC | LD | b | BA | BB | ВС | HA | HB | HC | HD | масса,кг | 300D40,A (350D90,A) | 160 | 2660 | 850 | 500 | 600 | 28 | 740 | 610 | 150 | 880 | 127 | 40 | 50 | 2827 |
ГАБАРИТНЫЙ ЧЕРТЕЖ НАСОСНОГО АГРЕГАТА
|
|
