200D90
версия для печати
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
| n=970 min-1 |
| Тип насоса | Q
l/s | H
m | η
% | NPSH
m | P
kW | D2
mm | | 200D90 | 100 | 43 | 74 | 3 | 75 | 510 | | 133 | 41 | 80 | 3,5 | 75 | | 166 | 36 | 77 | 4,5 | 90 |

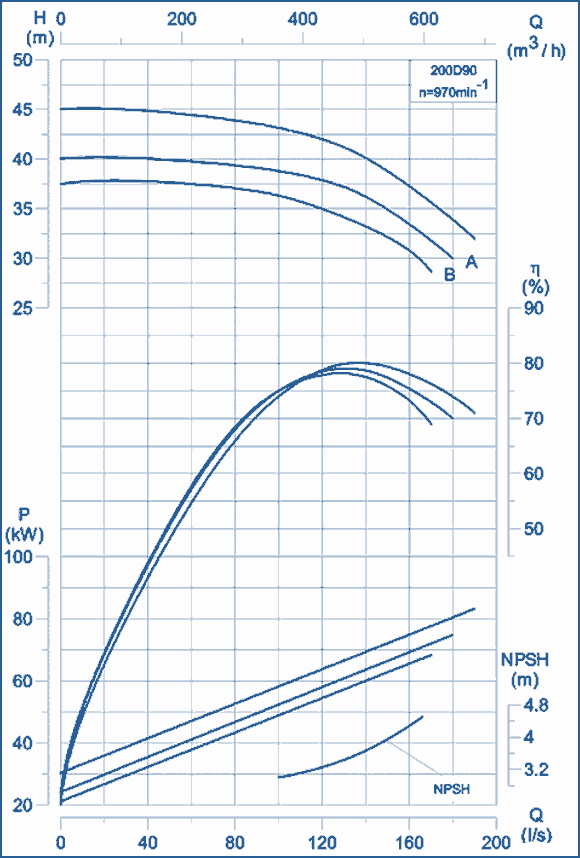

ХАРАКТЕРИСТИКИ НАСОСА
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ НАСОСА| LA | LB | LC | LD | LE | LF | LG | LH | BA | BB | ВС | BD | BE | BF | НА | НВ | НС | HD | а | Ds | Dd | d | s | t | Масса, кг | 1032 | 584 | 500 | 380 | 120 | 500 | 380 | 120 | 1258 | 610 | 790 | 600 | 300 | 150 | 844 | 480 | 335 | 243 | 30 | 250 | 200 | 55 | 16 | 59 | 603 |
ГАБАРИТНЫЙ ЧЕРТЕЖ НАСОСА
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ НАСОСНОГО АГРЕГАТА| тип насоса | P kW | LA | LB | LC | LD | b | BA | BB | ВС | HA | HB | HC | HD | масса,кг | 200D90 | 90 | 2220 | 788 | 457 | 527 | 28 | 630 | 508 | 120 | 766 | 525 | 30 | 45 | 1464 | 200D90,A,B | 75 | 2220 | 788 | 457 | 527 | 28 | 630 | 508 | 120 | 766 | 525 | 30 | 45 | 1334 |
ГАБАРИТНЫЙ ЧЕРТЕЖ НАСОСНОГО АГРЕГАТА
|
|
