55D36 (VD 200 - 36)
версия для печати
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
| n=1450 min-1 |
| Тип насоса | Q
l/s | H
m | η
% | NPSH
m | P
kW | D2
mm | | 55D36 (VD 200 - 36) | 40 | 43 | 72 | 3 | 37 | 350 | | 55 | 42 | 80 | 3,5 | | 80 | 38 | 78 | 6 |

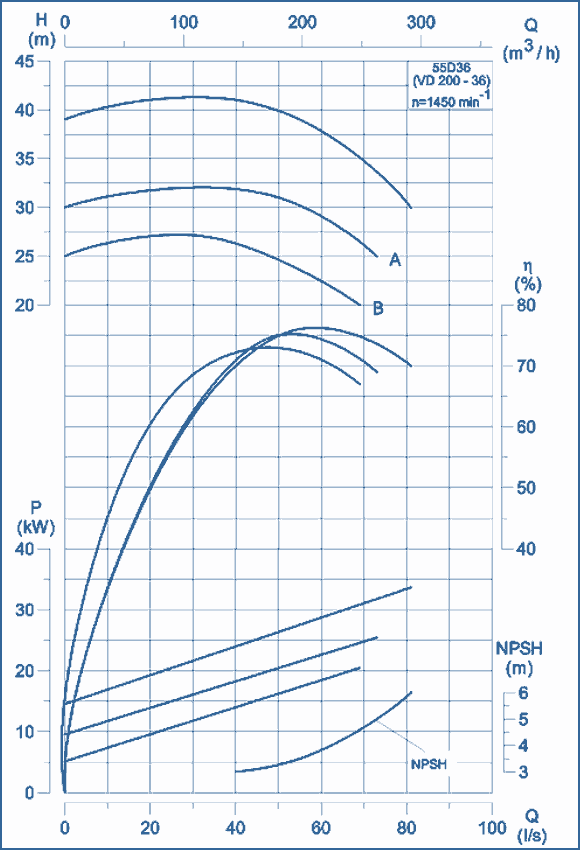

ХАРАКТЕРИСТИКИ НАСОСА
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ НАСОСА| LA | LB | LC | LD | LE | LF | LG | LH | BA | BB | ВС | BD | BE | BF | НА | НВ | НС | HD | а | Ds | Dd | d | s | t | Масса, кг | 823 | 458 | 340 | 260 | - | 370 | 320 | - | 800 | 373 | 510 | 430 | 215 | 130 | 620 | 350 | 162 | 224 | 22 | 150 | 125 | 32 | 10 | 35 | 240 |
ГАБАРИТНЫЙ ЧЕРТЕЖ НАСОСА
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ НАСОСНОГО АГРЕГАТА| тип насоса | P kW | LA | LB | LC | LD | b | BA | BB | ВС | HA | HB | HC | HD | масса,кг | 55D36 (VD 200 - 36) | 37 | 1311 | 507 | 311 | 365 | 19 | 445 | 356 | 80 | 560 | 125 | 25 | 28 | 552 |
ГАБАРИТНЫЙ ЧЕРТЕЖ НАСОСНОГО АГРЕГАТА
|
|
